Et godt layout af patchkabinettet er vigtigt for dit netværk. Men hvordan sikrer du et layout af patchkabinettet, der både er funktionelt og organiseret? I denne guide lærer du, hvad du skal være opmærksom på, og får praktiske tips, som du kan anvende med det samme.
Hvad er et 19-tommer patchkabinet eller serverkabinet?
19-tommer serverskabe og patchskabe er standardiserede kabinetter til netværksudstyr og servere. Navnet "19 tommer" refererer til den nøjagtige afstand på 48,26 cm mellem de lodrette monteringsprofiler. Denne standardiserede dimension sikrer, at alt netværksudstyr såsom switche, routere, servere og tilbehør passer præcist inde i kabinettet.
Fordele ved et veldesignet 19-tommer kabinet:
- Central styring af alt netværksudstyr
- Bedre køling og ventilation
- Øget sikkerhed for værdifulde enheder
- Nemmere vedligeholdelse og fejlfinding
- Professionelt udseende
De 4 grundlæggende elementer i et patch-skabs layout
1. Patchpaneler til struktureret kabelføring
19-tommer patchpaneler skaber en organiseret netværksstruktur. De er centrale forbindelsespunkter, hvor alle netværkskabler samles. Ved at nummerere hver port og forbinde den til en bestemt placering i din bygning skaber du øjeblikkelig klarhed. Hvilken type patchpanel passer til din situation?

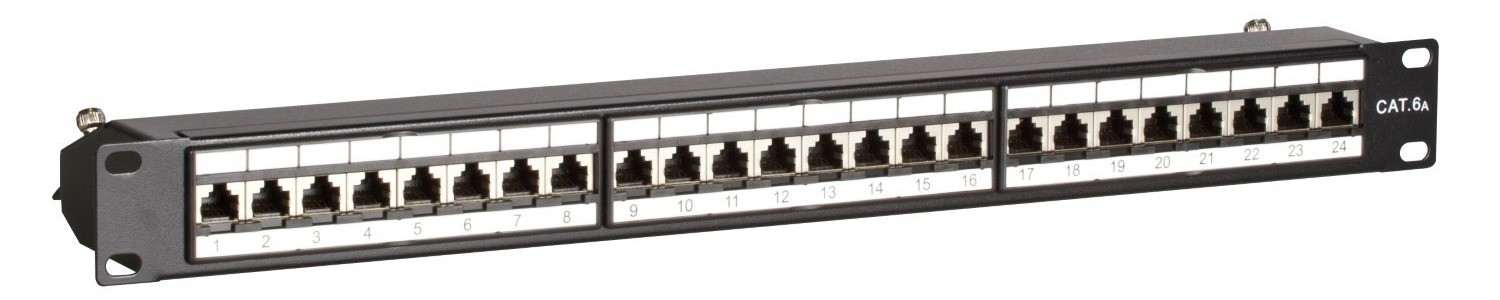

- Standard patchpaneler: Disse paneler har faste RJ45-porte på forsiden. Du tilslutter kabler på bagsiden med et LSA-værktøj, mens du på forsiden tilslutter patchkabler til dit netværksudstyr. Dette er perfekt til standardkonfigurationer, hvor du ved præcis, hvilke forbindelser du har brug for på forhånd.

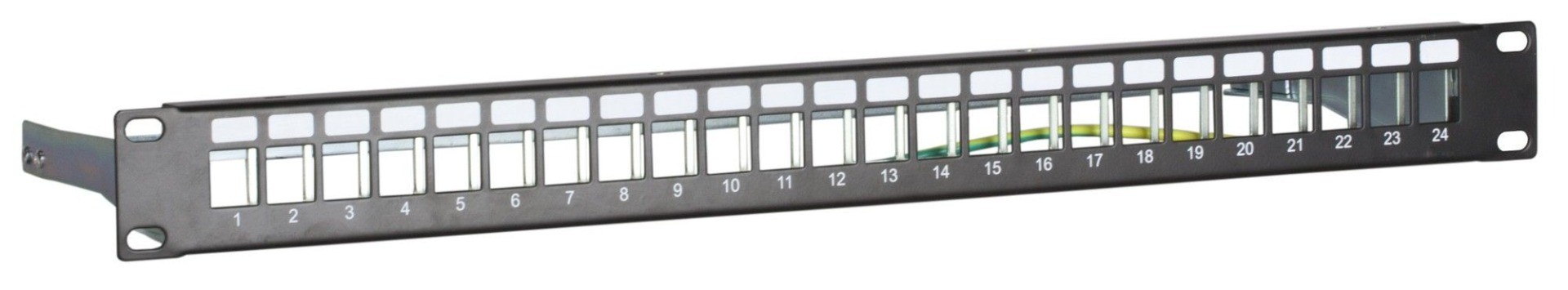

- Keystone-patchpaneler: For maksimal fleksibilitet skal du vælge et Keystone-patchpanel. Disse paneler har endnu ikke porte. Du bestemmer, hvilke Keystones der skal installeres i patchpanelet. Du kan vælge mellem skærmede (STP) og uskærmede (UTP) Keystones, CAT5e, CAT6 eller CAT6a.
Pro tip: Installer altid dine patchpaneler øverst på skabet for optimal kabelhåndtering.
2. Kabelhåndtering til vedligeholdelsesfri patchskabe
Et serverskab uden ordentlig kabelhåndtering bliver hurtigt rodet. Professionel kabelhåndtering sikrer ikke kun et pænt udseende, men forbedrer også luftgennemstrømningen, gør vedligeholdelsen mere effektiv og forlænger levetiden på dine kabler. Vælg mellem disse kabelhåndteringsløsninger:

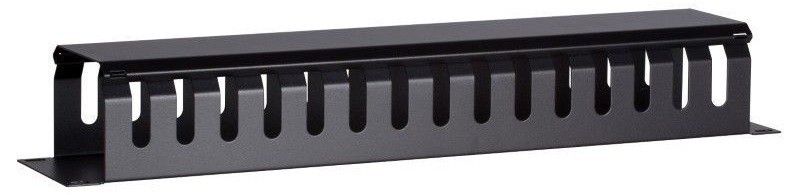

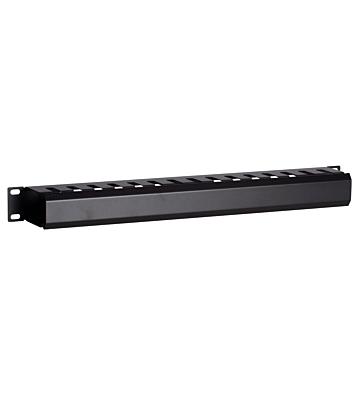

- Horisontale kabelbakker: Ideel til at føre patchkabler mellem patchpaneler og switche
- Vertikale kabelbakker: perfekte til at strukturere kabler, der løber gennem skabet
- Kabelholdere : Sørg for organiserede bundter uden at beskadige kabler
- Velcro-kabelbindere: mere bæredygtige end traditionelle kabelbindere, fordi de er genanvendelige og fordeler trykket på kablet bedre.
Pro tip: Gruppér patchkabler efter funktion eller afdeling, og brug forskellige farver for nem identifikation. Brug korte patchkabler (25-50 cm) mellem enheder, der er placeret tæt på hinanden. Dette giver dig et endnu pænere resultat.
3. Hylder til fleksibel opbevaring af forskellige enheder
Ikke alle netværksenheder er 19 tommer. Du skal bruge hylder til disse enheder. Vælg mellem forskellige typer:
- faste hylder : Disse er monteret på siden mellem de lodrette stolper. Som følge heraf har disse hylder en maksimal lasteevne. Faste hylder er ideelle til tungere udstyr.
- udtrækshylder : perfekt til udstyr, du har brug for regelmæssig adgang til. Tænk for eksempel på servere. Med en lasteevne på op til 18 kg gør disse hylder vedligeholdelsen meget nemmere.

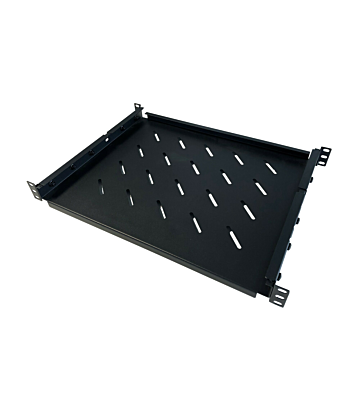

- universelle hylder hylder: Disse hylder har udtrækspunkter. Dette giver dig mulighed for at justere dem til dybden på dit patchskab. Fordi universalhylderne har 4 monteringspunkter, tilbyder de en høj lasteevne.
Pro tip: Opbevar vigtige manualer og følsom dokumentation i aflåselige skuffer.
4. Blind- og dækpaneler for forbedret udseende og temperaturkontrol
Du lukker de tomme rum i dit server- eller patchskab med blanke paneler . Dette er ikke kun et spørgsmål om æstetik, men spiller også en vigtig rolle i temperaturkontrollen. De forhindrer varm luft i at strømme tilbage til køligere zoner. Dette forbedrer effektiviteten af dine ventilatorer og kølesystemer betydeligt. Vælg den rigtige type panel:
- Massive blindpaneler: ideel til maksimal luftstrømskontrol i afkølede serverrum
- Perforerede blindpaneler: det bedste valg, hvis du har udstyr, der producerer meget varme og kræver ekstra ventilation.
Pro tip: Installer perforerede dækpaneler over varmeproducerende apparater for optimal køling. Tilgængelige højder spænder fra 0,5U til 6U, så du kan udfylde ethvert rum.
Byg dit eget patchkabinet: Trin for trin til dit eget netværkskabinet
Overvejer du at bygge et patchskab selv? Med den rette viden og de rette dele er det bestemt muligt. Start med at vælge en passende 19-tommer løsning. Åbne relæ-racks er en fremragende mulighed til dette. Disse 19-tommer rammer er på hjul og kan nemt placeres i et eksisterende skab eller rum.
Når du selv bygger et patchskab, skal du være særlig opmærksom på at sikre tilstrækkelig plads til fremtidige udvidelser. Regn med mindst 30% ekstra kapacitet. Overvej også et godt ventilationssystem til et gør-det-selv-patchskab. En fordel ved et åbent rack er tilgængeligheden af alle komponenter fra alle sider. Dette gør installation og vedligeholdelse nemmere.
Tjekliste til optimal layout af patch-skabe
✓ patchpaneler - organiseret netværkskabling med en tydelig labelstruktur
✓ kabelhåndtering - strukturerede og bundtede kabler for nem vedligeholdelse
✓ hylder - strategisk placeret til udstyr uden et 19-tommer format
✓ blanke paneler - professionel finish med optimal luftcirkulation
Populære produkter til indretning af et patch-skab
Et velkonfigureret 19-tommer patchkabinet eller serverkabinet sparer ikke kun tid på vedligeholdelse, men forlænger også levetiden for værdifuldt netværksudstyr. Følg disse retningslinjer, og transformer dit netværk til en strømlinet, professionel IT-infrastruktur.
