Du har købt et patchskab og kan ikke vente med at sætte det op. Endelig er dit netværk i orden! Du har bestilt hylder til mindre enheder. Men hvordan fastgør du hylderne til de 19-tommer profiler? Det er meget nemt. Vi viser dig det trin for trin.
Hvad har du brug for?
- Phillips-skruetrækker
- Eventuelt burmøtrik superværktøj og værktøj til burmøtrikker
Vi tilbyder 3 typer hylder: faste hylder, udtrækshylder og universalhylder. For hver type viser vi dig, hvordan du installerer dem i dit serverskab med blot et par enkle trin.
Montering af faste hylder DS-FH
Disse hylder er kun egnede til vores egen serie af server- og vægskabe. Hylderne placeres mellem 19-tommer profilerne. Du monterer DS-FH hylderne på følgende måde:
Trin 1

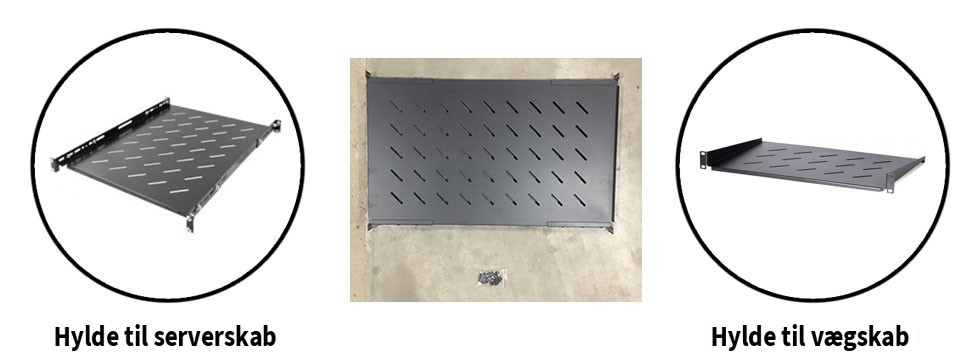

Tag hylden og sættet med burmøtrikker og skruer ud af emballagen.
Trin 2

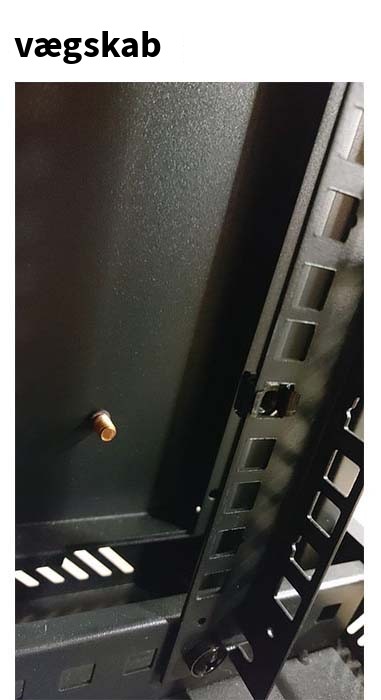

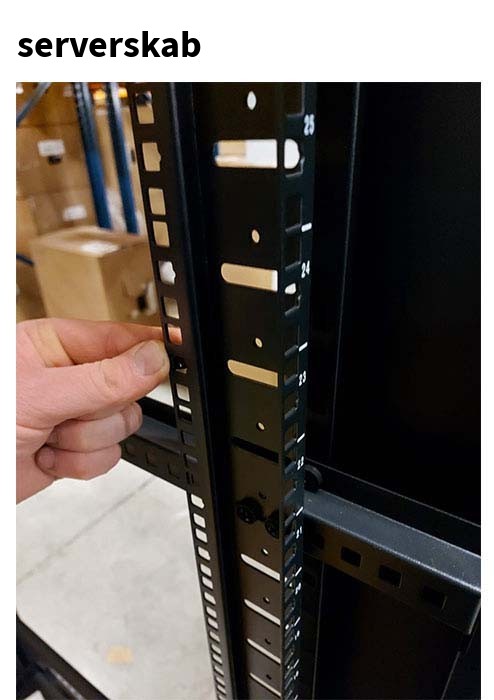

De 19-tommer profiler på serverskabet eller vægskabet har udskæringer, hvori burmøtrikkerne kan fastgøres. Sæt burmøtrikkerne ind udefra i alle 4 profiler på serverskabet. Gør dette i den ønskede højde. Dette gøres nemmest med et burmøtrik superværktøj .
Trin 3

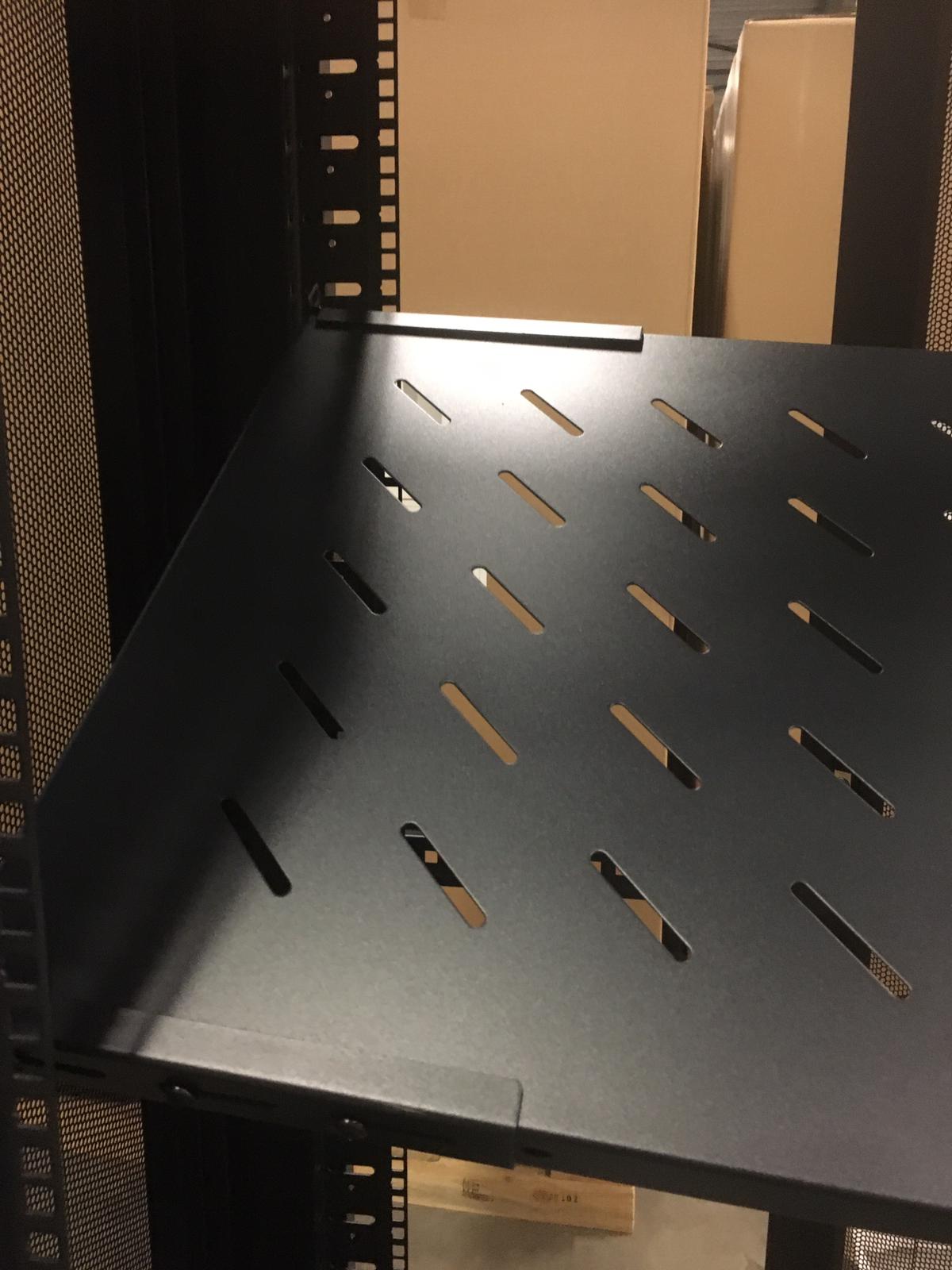

Skub derefter hylden ind mellem de 19-tommer profiler, så perforeringen flugter præcis med burmøtrikken. Dette kræver en vis kraft, da hylden er fastspændt tæt mellem profilerne. Det er bedst at vippe hylden vandret og placere den mellem opretstående stolper forfra. Skub derefter hylden på plads, indtil den indtager den ønskede, helt vandrette position.
Trin 4

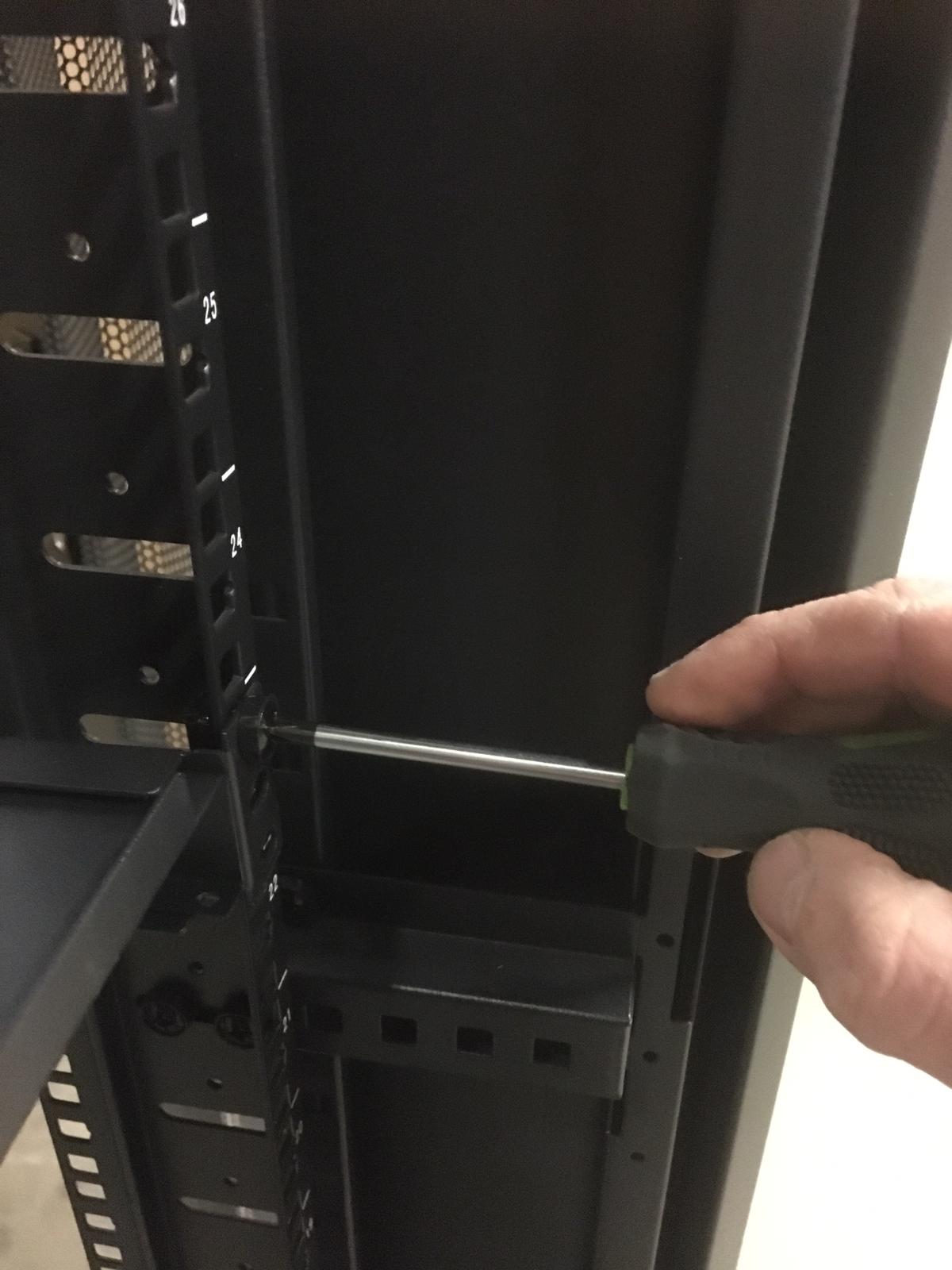

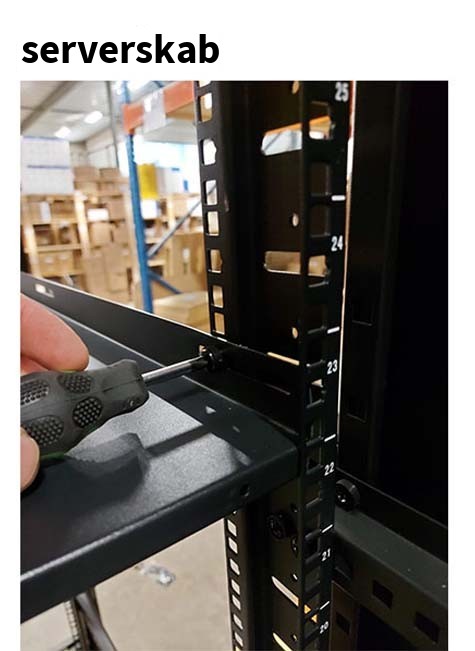

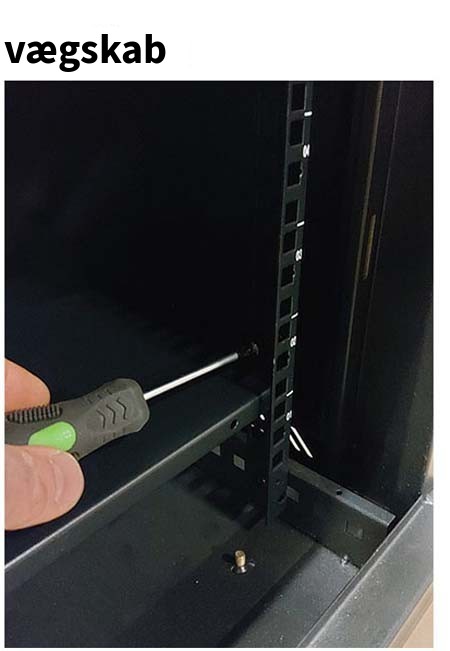

Skru hylden fast med de medfølgende burskruer. Dette kan gøres med en stjerneskruetrækker eller med en speciel værktøj til burmøtrikker . Hylden er derefter straks klar til brug.

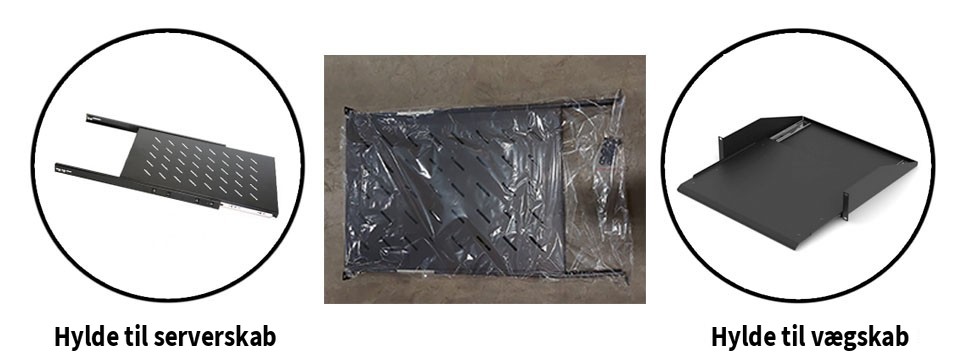

Montering af udtrækshylder DS-UH
Disse hylder er kun egnede til vores egen serie af server- og vægskabe. Hylderne er fastgjort på forsiden og bagsiden af 19-tommer profilerne. Du monterer DS-UH hylderne på følgende måde:
Trin 1

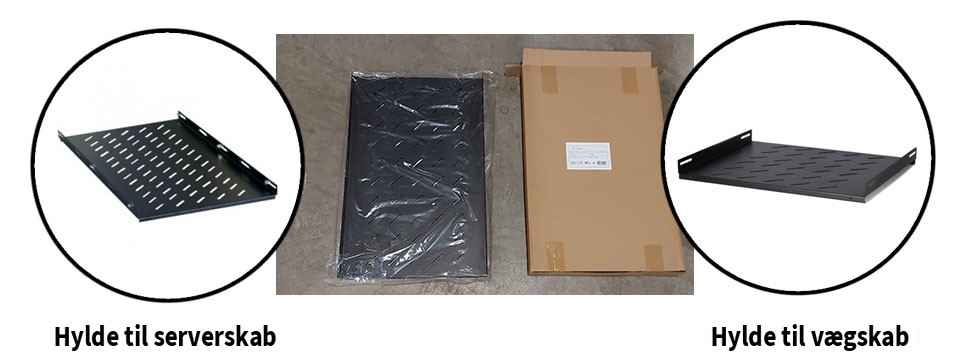

Tag hylden og de medfølgende burmøtrikker og skruer ud af emballagen.
Trin 2
Placer burmøtrikkerne foran og bagpå i alle fire profiler på serverskabet. Gør dette i den ønskede højde.
Trin 3

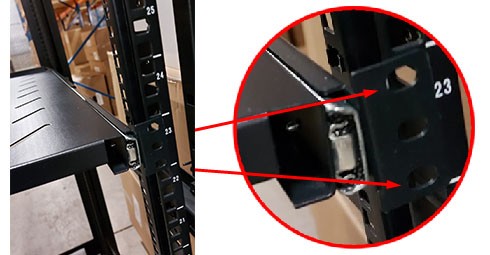

Placer hylden mellem de 19-tommer profiler, så fordybningen til monteringsfligerne til de netop monterede burmøtrikker flugter. Brug en skruetrækker eller værktøj til burmøtrikker til at stramme burskruerne til forsiden af hylden.
Trin 4

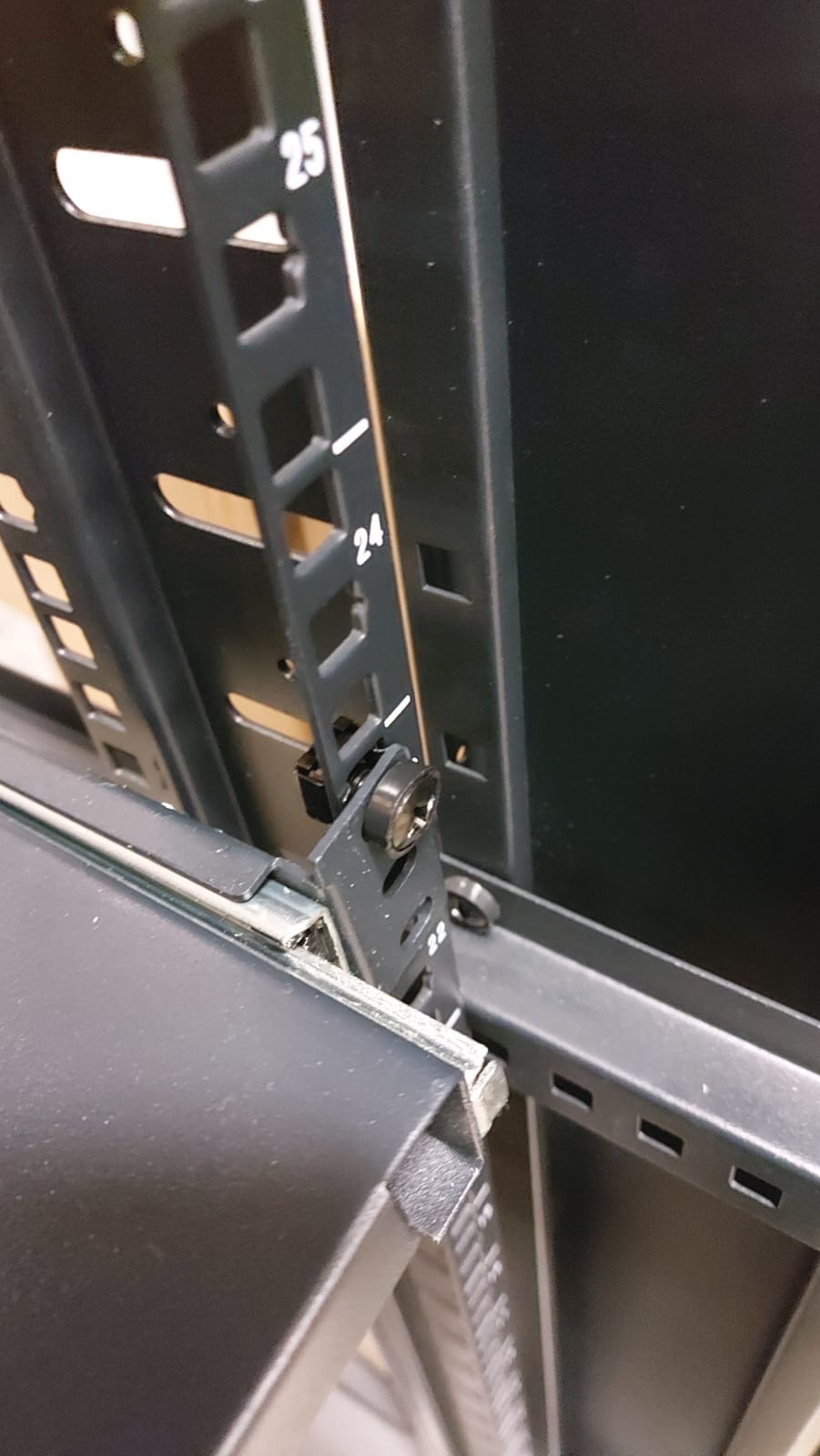

Skub teleskopføringerne ud til de bageste 19-tommer profiler, indtil fordybningen til monteringsfligerne til de burmøtrikker, du lige har monteret, flugter. Spænd burmøtrikkerne. Gør dette for alle fire profiler. Hylden kan nu tages i brug.
Montering af universalhylder DS-FO
Disse hylder er velegnede til alle 19-tommer patch- og vægskabe. Universalhylderne er fastgjort på forsiden og bagsiden af 19-tommer profilerne. Du monterer DS-FO hylderne på følgende måde:
Trin 1
Tag hylden og de medfølgende burmøtrikker og skruer ud af emballagen.
Trin 2

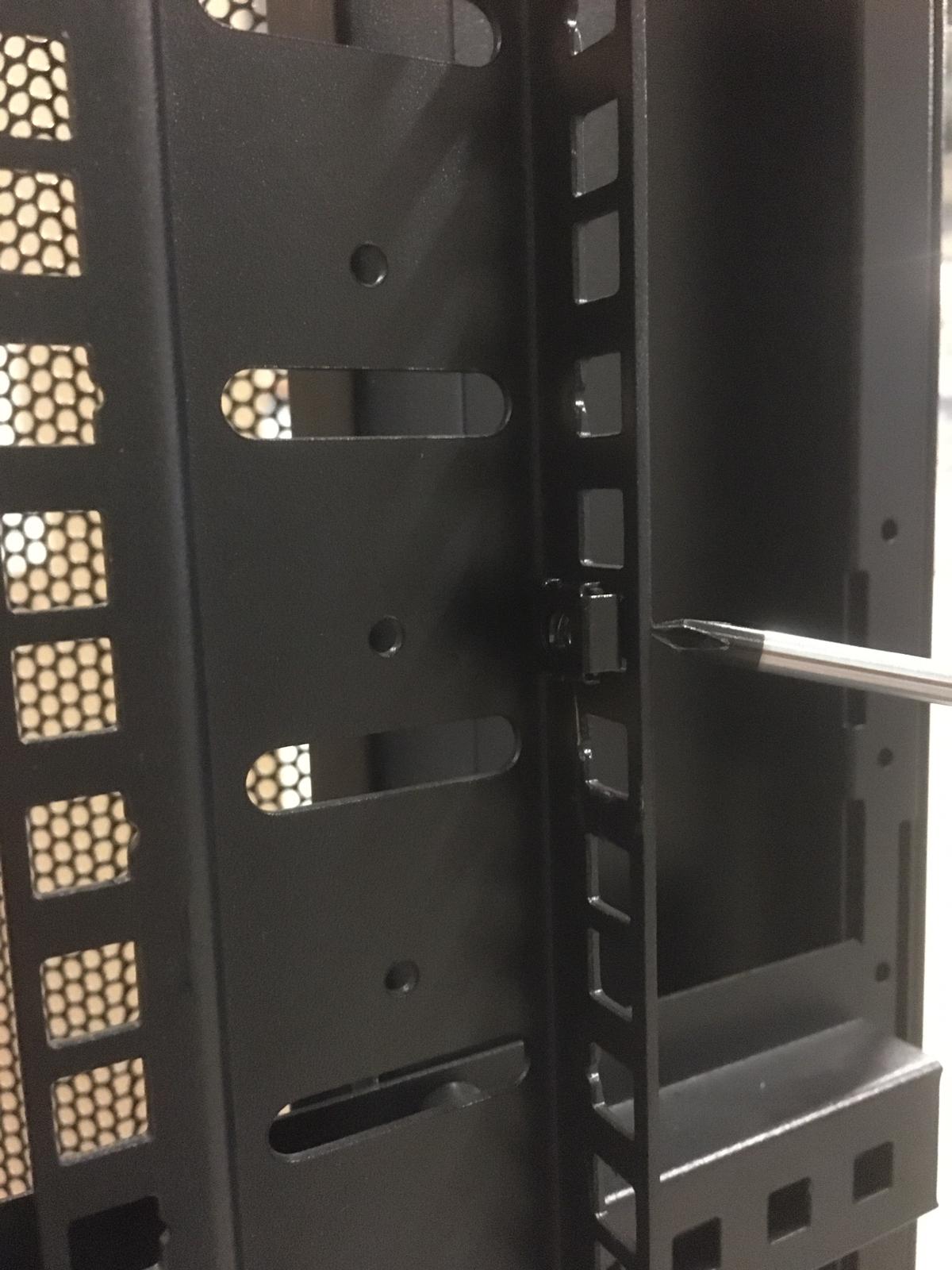

Placer burmøtrikkerne i den ønskede højde på for- og bagsiden af alle fire profiler. Gør dette i den ønskede højde.
Trin 3
Placer hylden mellem de 19-tommer profiler, så perforeringen til burmøtrikken flugter. Skru kun burmøtrikkerne fast på forsiden.
Trin 4

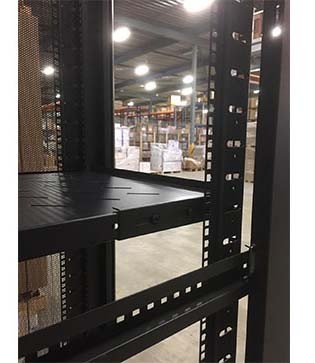

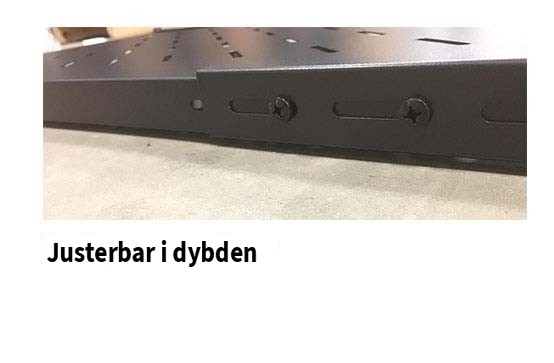

De bageste monteringspunkter på universalhylden kan justeres i dybden. Træk dem ud, indtil monteringshullerne til burmøtrikkerne flugter med profilerne. Skru burmøtrikkerne fast bagpå. Hylden er nu klar til brug.
