I denne artikel forklarer vi trinene til, hvordan man samler et værktøjsfrit RJ45-stik på et internetkabel. I modsætning til et standard RJ45-stik kræves der ikke et krympetang til at krympe et værktøjsfrit RJ45-stik på kablet.
Du kan læse, hvordan du terminerer et standardstik på et internetkabel, i vores blog Hvordan laver jeg et UTP-kabel?
Hvad har du brug for?
- En Cat5e-kabel på spole eller Cat6-kabel på spole
- En Cat5e UTP værktøjsfri RJ45-stik eller Cat6 UTP værktøjsfri RJ45-stik

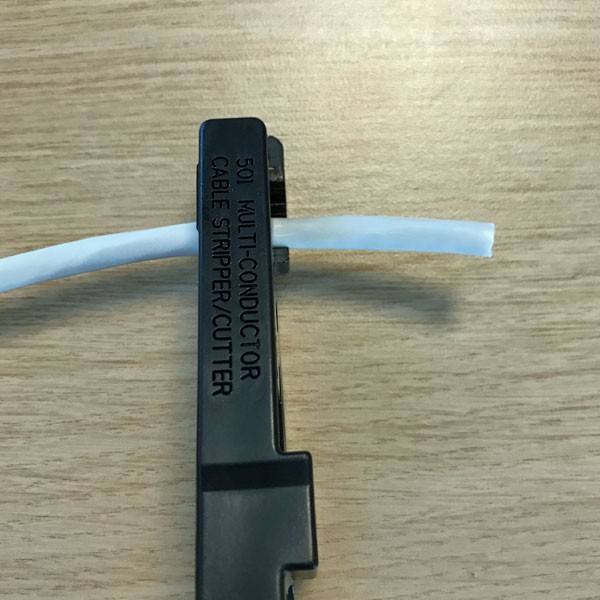

Trin 1 – Afisoler kablet, så ledningsparrene er synlige
Du kan bruge en kabelafisoleringstang til at skære kabelkappen af.
 |  |

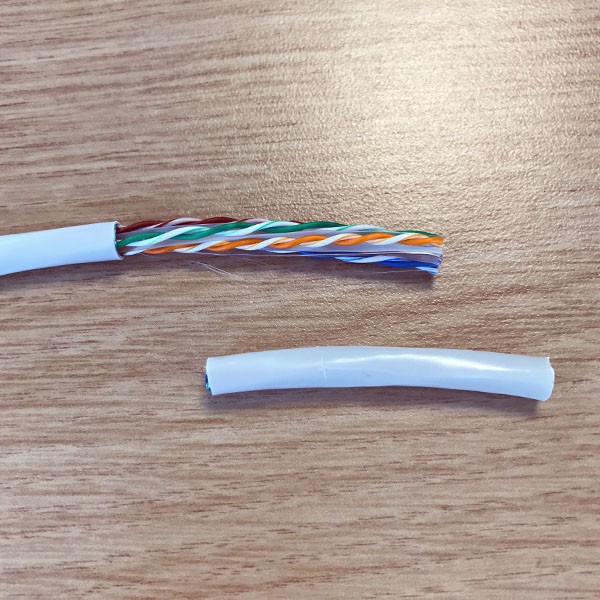

Her kan du tydeligt se fire par ledninger:
1: Hvid-Blå & Blå
2: Hvid-Orange & Orange
3: Hvid-Grøn & Grøn
4: Hvidbrun og brun

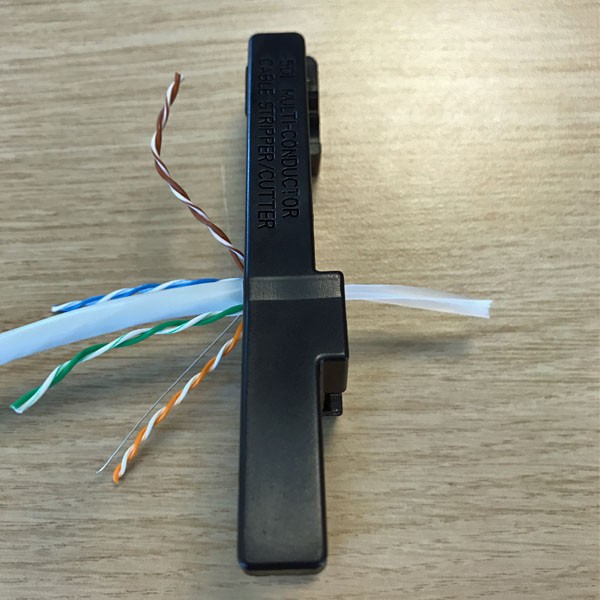

Trin 2 – Fjern det "hvide kryds" fra kablet
Fold ledningsparrene nedad for at skære det "hvide kryds" midt på kablet af med kabelafisoleringstangen.
 |

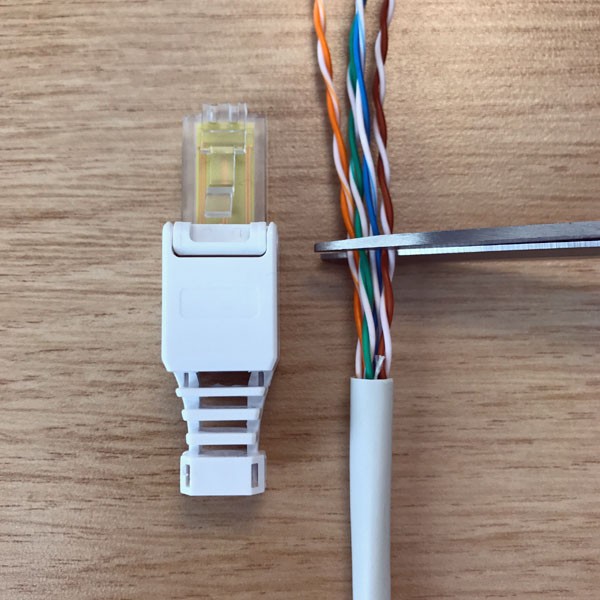

Trin 3 – Skær trådparrene lige og i den rigtige størrelse
 |

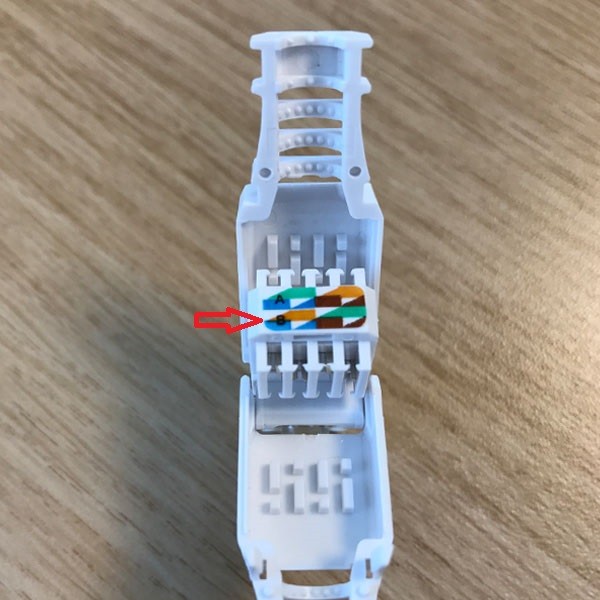

Trin 4 – Arranger lederne i den korrekte farverækkefølge i henhold til B-standarden
 | Øverste række B-standard 1: Hvid-Orange 2: Orange 3: Hvid-Grøn 4: Grøn Nederste række B-standard 5: Blå 6: Hvid-Blå 7: Brun 8: Hvidbrun |
Trin 5 – Skub ledningsparrene ind i det værktøjsfrie stik

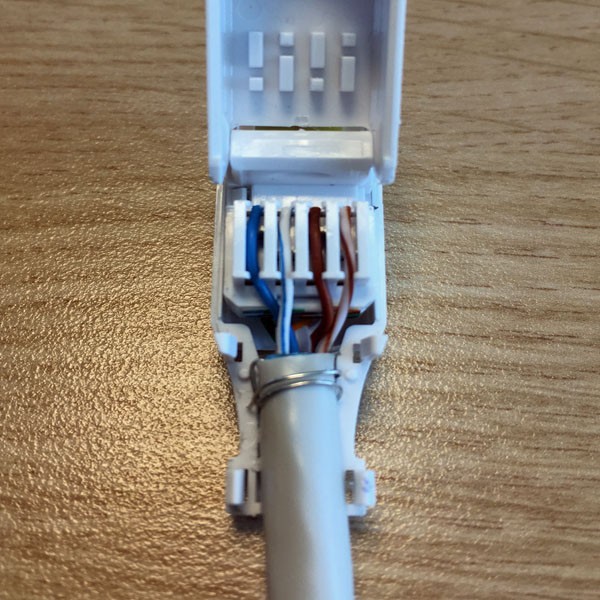

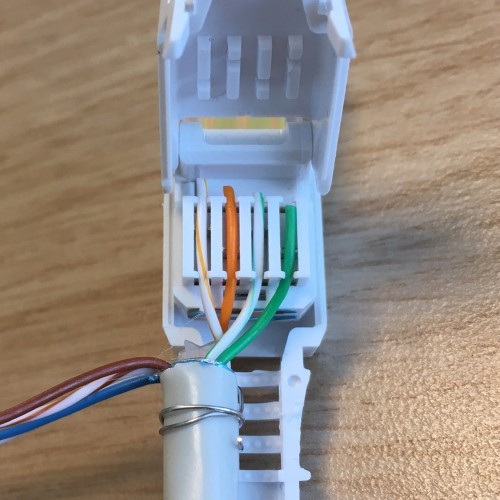

Overhold farvesekvensen i henhold til B-standarden. På billedet til venstre ser du den øverste farvesekvens for ledningerne som forklaret i trin 4, og på billedet til højre, efter at stikket er vendt, ser du den nederste farvesekvens for ledningerne som forklaret i trin 4.
 |  |

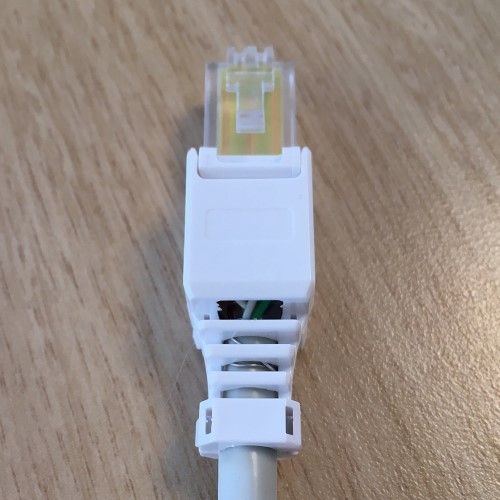

Trin 6 – Klem den værktøjsfri forbindelse tæt
 |
