Keystones er yderst nyttige til at udstyre et patchpanel med de forbindelser, du har brug for. På denne måde er du ikke afhængig af et patchpanel med for eksempel kun Cat5e RJ45-forbindelser.
Keystones er yderst nyttige til at udstyre et Keystone patchpanel med de forbindelser, du har brug for. På denne måde er du ikke afhængig af et patchpanel med for eksempel kun Cat5e RJ45-forbindelser.
Farvesekvens for keystones
Keystones fås i forskellige varianter. En keystone kan bruges til at terminere forskellige typer datakabler. Kablet er forbundet til en såkaldt LSA-strimmel på bagsiden eller indersiden af keystonen. Kablets otte ledere er fastgjort i de otte forbindelsespunkter ved hjælp af et LSA-tang . LSA-strimler har altid en A- og en B-farvesekvens. Der kan dog nogle gange opstå forvirring omkring dette med de forskellige keystones. Farverækkefølgen kan variere pr. keystone, eller det er ikke helt klart, hvilke forbindelsespunkter der svarer til hvilken farve.
Trin 1 - Brug et stift kabel
Hvis du vælger at bruge nøglesten , er det vigtigt at sikre dig, at du bruger et kabel med en stiv kerne (stift kabel). Kabler med en fleksibel kerne (fleksibelt kabel) kan ikke tilsluttes LSA-strimler. Dette skyldes, at alle de løse, meget tynde kobbertråde i lederparrene i et fleksibelt kabel ikke kan tilsluttes korrekt med LSA-værktøjet.
Trin 2 – Anvend B-standarden
Som tidligere nævnt har keystones en LSA-stribe med to farvesekvenser, angivet med A og B. I Europa anvendes B-standarden altid som standard. Derfor skal farvesekvensen angivet med B følges, når et stift kabel monteres på keystonen. Denne farvesekvens kan dog variere fra en keystone til en anden, og det er her, forvirring ofte opstår. Når du foretager ændringer i et eksisterende netværk, for eksempel pænt terminering af kabler ved arbejdsstationen, skal du kontrollere klemkassen for at se, hvilken farvekodning der er anvendt.
Trin 3 – Tilslut ledningsparrene til de korrekte forbindelsespunkter
På billederne nedenfor forklarer vi derfor for hver keystone, hvilken farvesekvens du kan bruge.

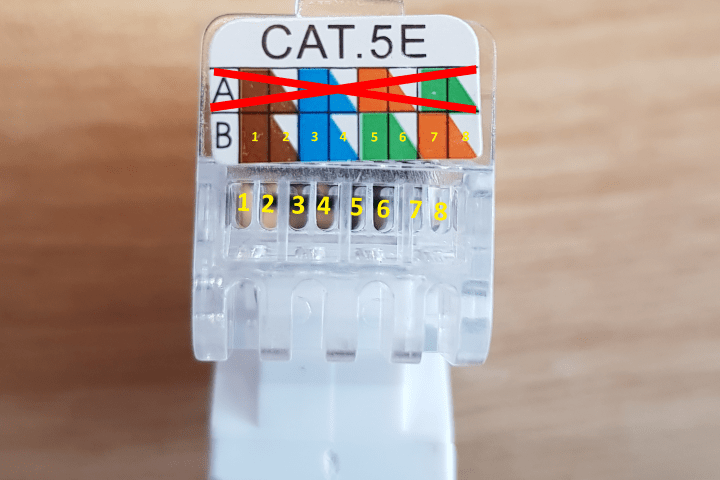

Cat5e UTP Keystone-stik - Toolles (DS-KC-UTP5-TL)
 | 1: Brun 2: Hvidbrun 3: Blå 4: Hvid-Blå 5: Grøn 6: Hvid-Grøn 7: Orange 8: Hvid-Orange |

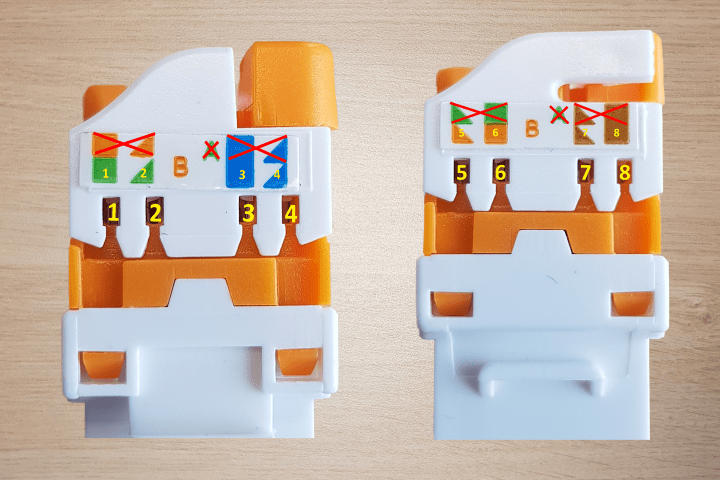

CAT6 UTP Keystone-stik - Værktøjsfri drejning (DS-KC-UTP6-TL-T)
Farverækkefølgen nedenfor gælder for følgende keystone, udover DS-KC-UTP6-TL-T: DS-KC-UTP6A-TL-T.
 | Side 1 1: Grøn 2: Hvid-Grøn 3: Blå 4: Hvid-Blå Side 2 5: Hvid-Orange 6: Orange 7: Hvidbrun 8: Brun |

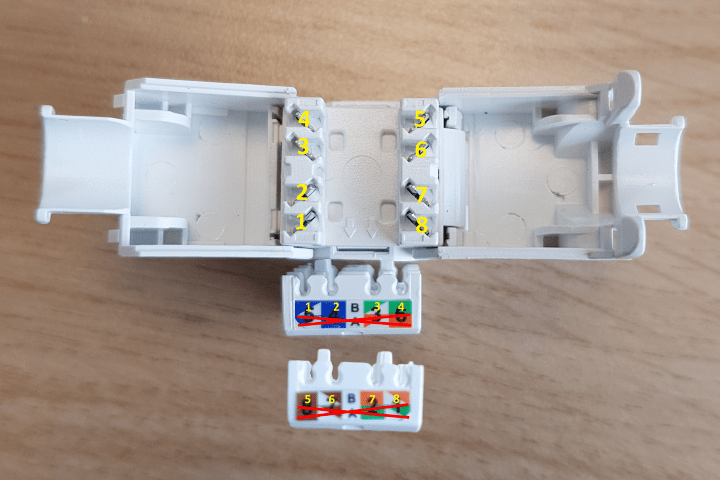

Cat6a UTP Keystone-stik (DS-KC-UTP6A-RJ45)
Farverækkefølgen nedenfor gælder ikke kun for DS-KC-UTP6A-RJ45, men også for følgende keystone: DS-KC-STP6A-TL.
 | 1: Hvid-Blå 2: Blå 3: Hvid-Grøn 4: Grøn 5: Brun 6: Hvidbrun 7: Orange 8: Hvid-Orange |

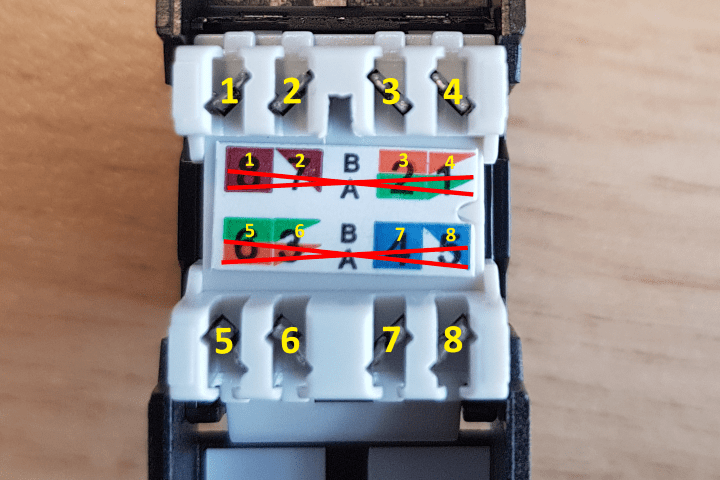

CAT6a UTP Keystone-stik - Værktøjsfri (DS-KC-UTP6A-TL)
Farverækkefølgen nedenfor gælder for følgende keystone, udover DS-KC-UTP6A-TL: DS-KC-UTP6A-LSA
 | 1: Brun 2: Hvidbrun 3: Orange 4: Hvid-Orange 5: Grøn 6: Grøn-Hvid 7: Blå 8: Hvid-Blå |

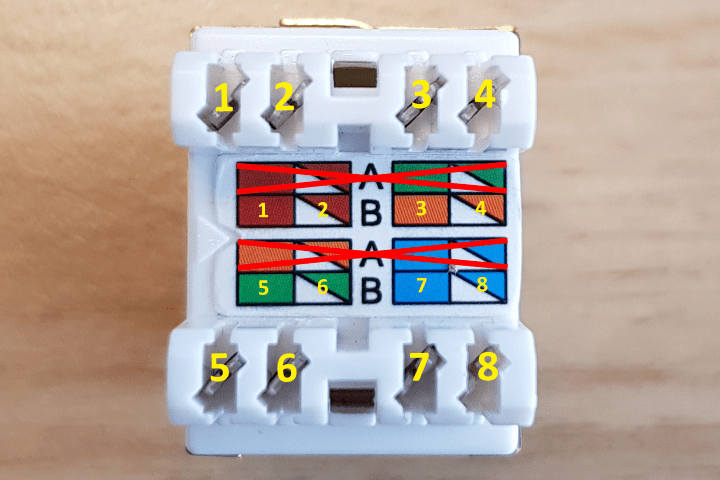

CAT6 STP Keystone-stik - LSA vinklet (DS-KC-STP6-LSA-A)
Farverækkefølgen nedenfor gælder for følgende keystones, udover DS-KC-UTP6-LSA-A: DS-KC-UTP6-LSA, DS-KC-STP6-LSA-A.
 | 1: Brun 2: Hvidbrun 3: Orange 4: Hvid-Orange 5: Grøn 6: Hvid-Grøn 7: Blå 8: Hvid-Blå |

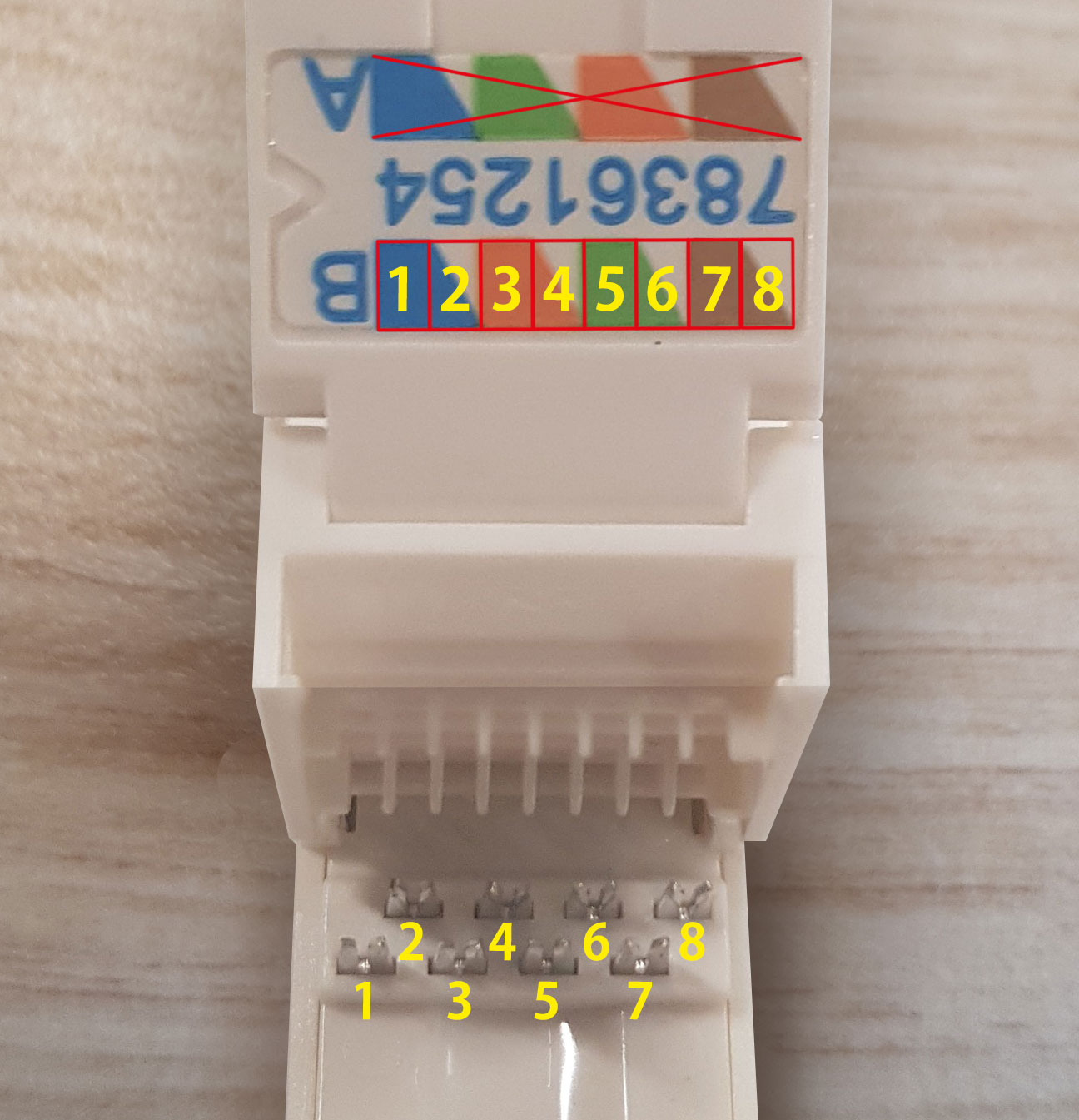

CAT6 UTP Keystone-stik - Toolles (DS-KC-UTP6-TL)
 | 1: Blå 2: Hvid-Blå 3: Orange 4: Hvid-Orange 5: Grøn 6: Hvid-Grøn 7: Brun 8: Hvidbrun |
Trin 4 – Fastgør derefter trådparrene med punch-down-værktøjet (undtagen de værktøjsløse keystones).
Er du sikker på, at du har bestemt den rigtige rækkefølge? Fastgør derefter ledningsparrene med punchdown-værktøjet. Ledningsparrene er nu fastgjort i forbindelsespunkterne.
Når dette er gjort, er keystonen klar til brug.
