For at få en internetforbindelse er det nødvendigt at tilslutte et netværkskabel til et stik eller en datadåse. På indersiden af kablet vil du se, at ledningerne har farvet isolering. Farverne angiver den rækkefølge, som ledningsparrene er forbundet i. Men hvad er den korrekte rækkefølge?
Standard netværkskabelopsætning
Den primære årsag til brugen af farvekodning på netværkskabler er at forhindre forvirring og sikre, at netværkskablet er tilsluttet korrekt. Dette er afgørende for et velfungerende netværk og optimal datatrafik.
UTP-kabler består af 8 ledninger, hvor hver ledning har en forskellig farve. Farverne er altid de samme. Dette gør det nemmere at tilslutte netværkskablet korrekt.
Farvekode A eller B

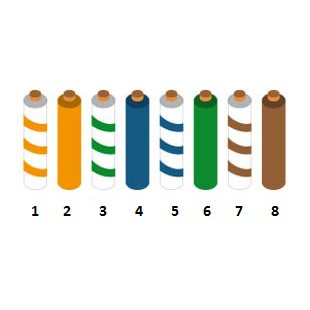

Der er to forskellige farvekoder for netværkskabler. EIA/TIA-568A, eller A-standarden, og EIA/TIA-568B, B-standarden. I Europa er det almindeligt at bruge B-standardens (568B) farvekode. Derfor tilslutter du ledningerne til et RJ45-stik eller en datadåse i henhold til B-standardens farvekode. Denne farvesekvens er som følger:
1. Hvid-orange
2. Orange
3. Hvidgrøn
4. Blå
5. Hvid-blå
6. Grøn
7. Hvidbrun
8. Brun
Farvekode for RJ45-stik
Når du tilslutter et netværkskabel til stikkontakter skal du også overholde farvesekvensen i henhold til B-standarden. Det er dog vigtigt at være nøje opmærksom på nummereringssekvensen, der er angivet på datadåsen. For de indbyggede bokse i vores sortiment er tilslutningssekvensen 5 – 4 – 1 – 2 – 3 – 6 – 7 – 8.

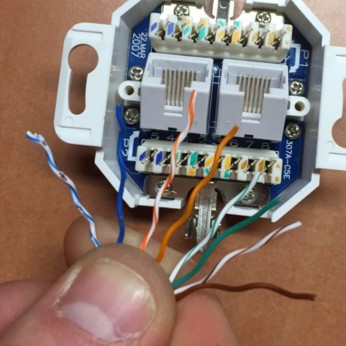

Som du kan se, skal ledningsparrene på billedet nedenfor lægges i en anden rækkefølge. Diagrammet på datadåsen bestemmer derfor altid rækkefølgen af ledningerne:
- Hvid-blå (5)
- Blå (4)
- Hvid-orange (1)
- Orange (2)
- Hvidgrøn (3)
- Grøn (6)
- Hvidbrun (7)
- Brun (8)
Hvad er farvesekvensen på et crossover-kabel?
Med et crossover-kabel anvendes B-standarden (568B) på den ene side og A-standarden (568A) på den anden. Farverækkefølgen i henhold til A-standarden er som følger:
- Hvidgrøn (3)
- Grøn (6)
- Hvid-orange (1)
- Blå (4)
- Hvid-blå (5)
- Orange (2)
- Hvidbrun (7)
- Brun(8)
